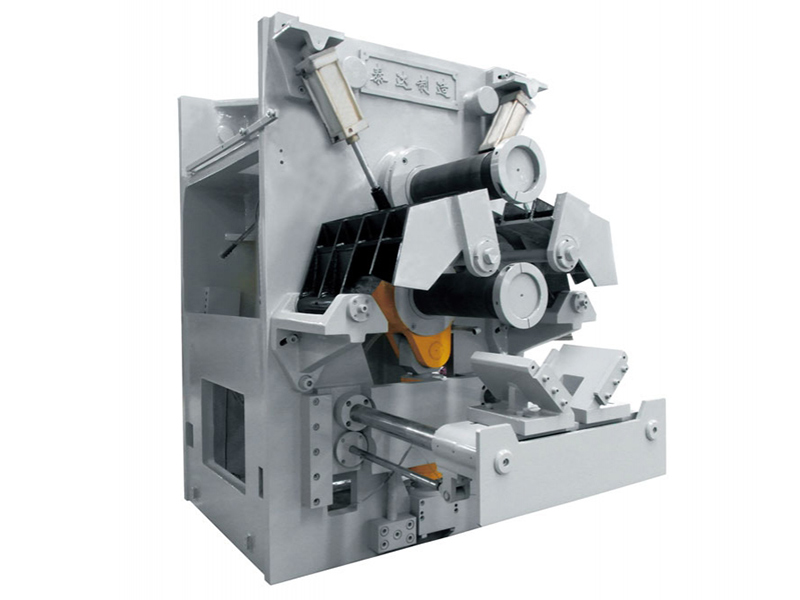

Roladora de perfiles

La roladora de perfiles de Taizhi está diseñada especialmente para conformado de banda de rin y conformado de doble tambor de freno. Es de manera general utilizado para conformado por frío de rines simétricos o asimétricos.

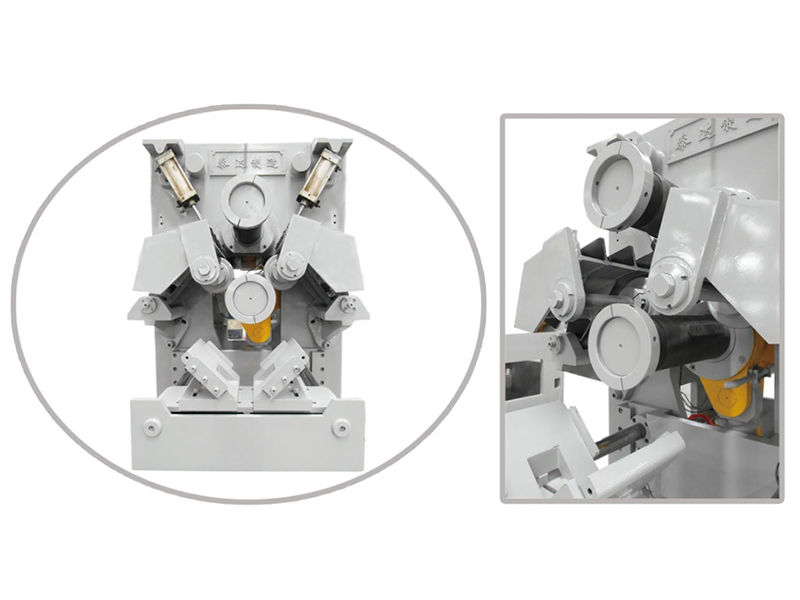

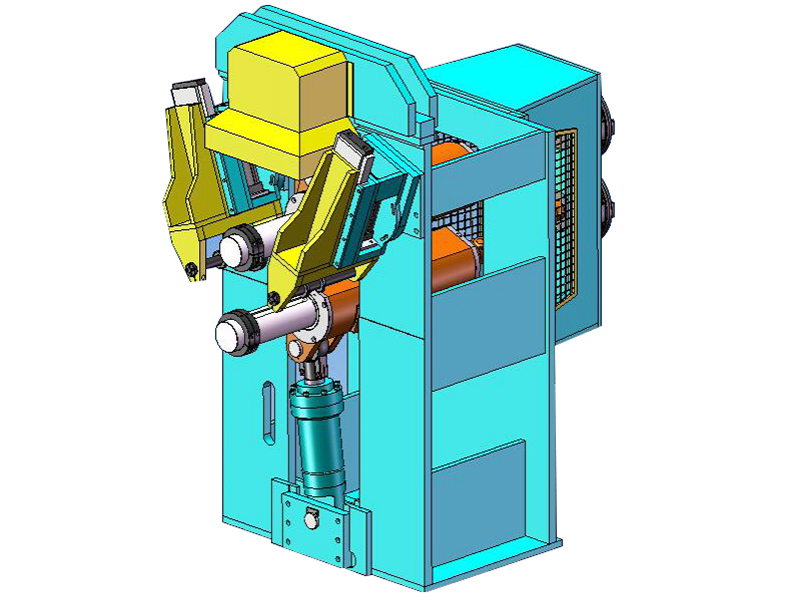

El conformado por perfilado incorpora 3 proceso, con cada paso requiriendo una roladora. Cada roladora está comprimida de la máquina principal, brazo superior colgante y husillo, brazo inferior colgante y husillo, dispositivo de guia lateral, el driver, sistema de lubricación, sistema de transmisión hidráulica, sistema de neumático, sistema de control PLC, dispositivo de cargado y descargado, troquel de conformado por perfilado.

Por lo general, las líneas de producción de rines de pequeño y mediano tamaño requieren de 3 procesos para finalización del perfilado del rin, con cada proceso requiere al menos 1 roladodra de perfiles. Las líneas de rines de gran tamaño requieren 4 procesos para finalización de conformado por perfil del rin, con la cantidad de procesos de conformado por perfil dependiendo del diseño de rines y los requerimientos de producción del cliente.

• El troquel de perfilado tiene un diseño fácil de desarmado. Un dispositivo de cambiado rápido del troquel de herramienta es también opcional, con una velocidad rápida de cambiado de 30 minutos.
• Las líneas de rines tanto de pequeño y gran tamaño utiliza por lo general 3 máquinas de conformado por perfilado, en donde comparte un set de mecanismos de cargado y descargado automático para llevar operación automática.

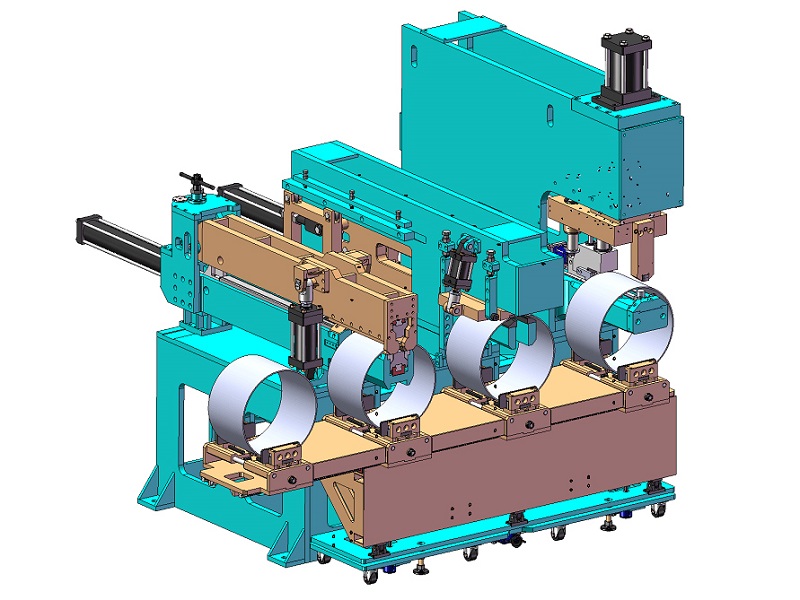

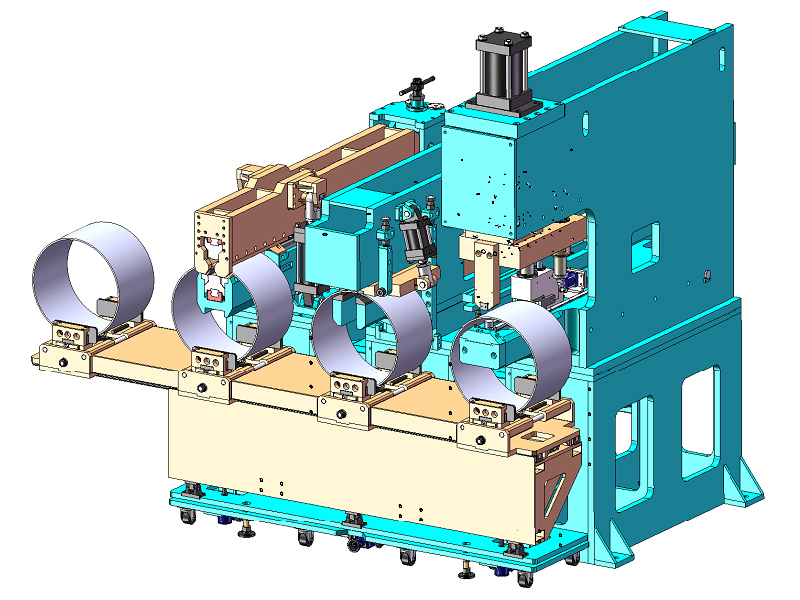

• El mecanismo de cargado y descargdo automático utiliza un diseño de 3 procesos y 4 localizaciones, lo que permite operaciones simultáneas que ahorran tiempo y mejorar la eficiencia de producción.
• El mecanismo de cargado y descargado tiene un diseño de producción de división que coincide con la roladora de perfiles. Una línea de operación manual puede ser desmontada, logrando que sea más fácil y conveniente para intercambiar entre una operación manual y automática.
• Los troqueles de conformado por perfilado son diseñados para ser simétricos o asimétricos conforme a los requerimientos de procesamiento.
• Los ejes de la parte superior e inferior son manejados de manera hidráulica con la velocidad de tanto rodillos superiores e inferiores para ajustar de manera automática durante el proceso de conformado.
• Los ejes son ajustables en ambos ángulos de sumergidos y direcciones axiales para garantizar cada parte de la superficie del rodillo sea uniformemente presionado, de esta manera se garantiza la precisión de procesamiento.
• El espacio entre el husillo superior e inferior es ajustable, como también la velocidad de alimentación.
• El riel de guía de los lados es ajustable en su carrera.
• Opciones del diámetro del husillo: 140mm/160mm/180mm/200mm/220mm, conforme a sus necesidades de procesamiento.
• Controlador: PLC Mitsubishi y Mitsubishi HMI, o PLC Siemens y HI-TEC HMI
• PLC y módulo: PLC Mitsubishi y módulo o PLC Siemens y módulo
• Modo de ajuste del husillo: Control eléctrico
• La alimentación del husillo inferior es controlado utilizando una escala de rejilla
• Capacidad del enfriador de aceite del sistema hidráulico: 8P+2P
• Rango de grosor de la lámina de conformado por perfiles: 2mm~5mm/5mm~10mm
• Rango ajustable del husillo en dirección axial: ±2mm
• Velocidad menor de alimentación de la carrera del husillo: 185mm/s
• Voltaje de ingreso y frecuencia: Personalizado para los requerimiento del cliente
