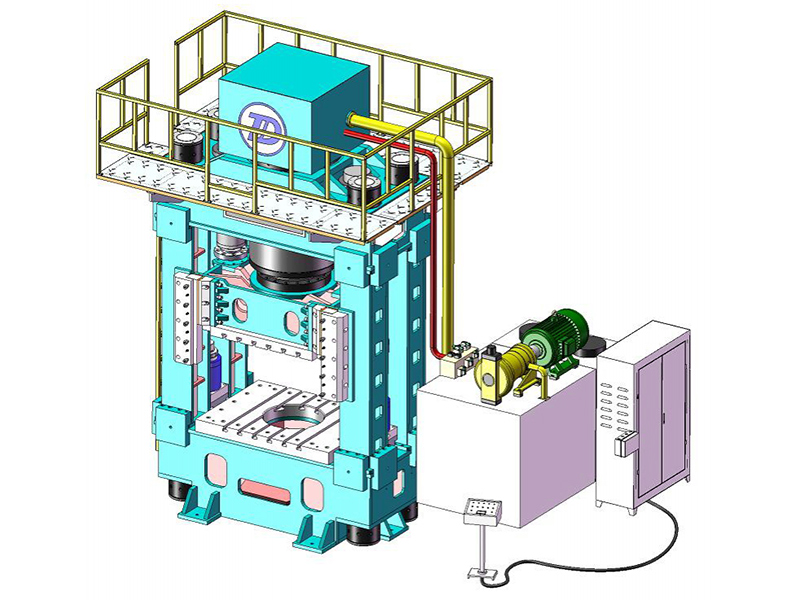

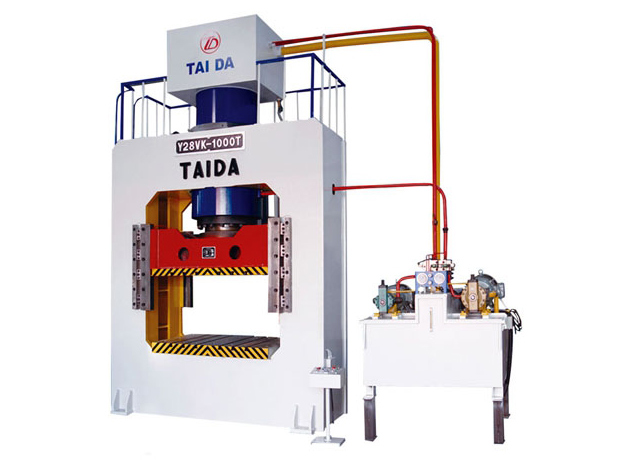

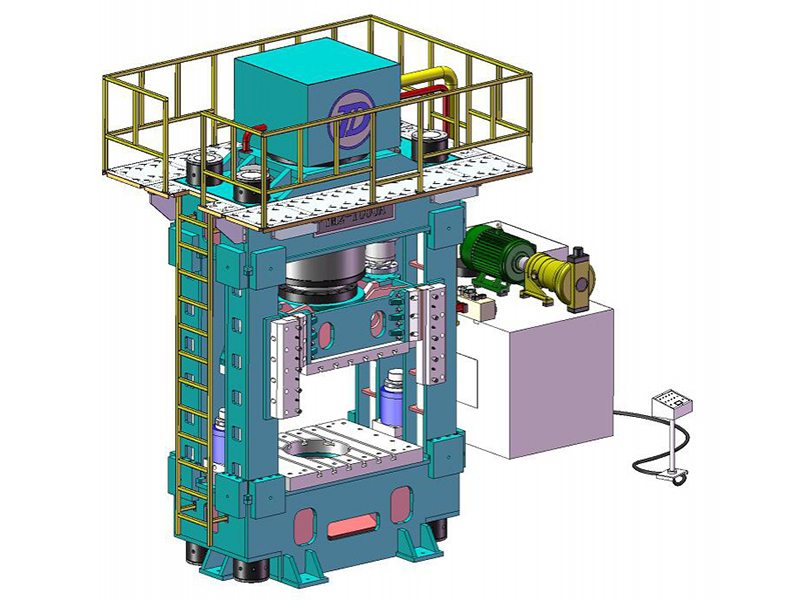

Prensa hidráulica tipo H

Prensa hidráulica tipo H
Prensa hidráulica tipo H Prensa hidráulica tipo H Prensa hidráulica tipo H

Las prensas hidráulicas de tipo H son utilizadas en la producción discos, rines y de anillo de cerradura para realizar el formado, aplanado, expansión, punzonado, alimentación y otros procesos. Conforme en las características de la máquina, estos son también utilizados para aumentar la fuerza, obturación (dispositivo de amortiguación opcional), doblado, pestañado, extrusión en frio, y otros procesos de punzonado de materiales con tan solo cambiar diferentes herramientas. Otras funciones incluyen también el nivelado, presionado apropiado, conformado de compresión de polvo, conformado de producto abrasivo, y formación de productos de plástico y materiales aislantes.

Características
  • El cuerpo de la máquina es diseñada de manera óptima con computadoras. Toda la estructura de esta prensa hidráulica produce gran abilidad de precisión.
  • El control hidráulico usa un sistema integrado de válvula de cartucho, presentando una operación confiable, gran flujo, fuga interna pequeña, gran periodo de servicio, alto sistema integrado y línea de conexión reducida y puntos de fuga.
  • Control de botón centralizado es utilizado, y 3 modos de operación son disponibles: ajustable, manual y semi-automático (carrera fijada de 1 pasada y presión fijada de 1 pasada)
  • Un riel de guía de 4 esquinas y 8 direcciones permiten una mejor precisión de guiado y fuerte resistencia de carga de deflección. Lubricación central es utilizada.
  • El bloque deslizante se mueve a altas velocidades y presenta una gran eficiencia de trabajo.
  • La presión de trabajo del bloque deslizante, el rango de la carrera de operación rápida sin carga y la carga baja de operación son ajustables conforme a la tecnología de procesamiento.
Parámetros técnicos
Proyecto Unidad Modelo
YD34-100 YD34-160 YD34-200B YD34-250 YD34-315 YD34-500 YD34-630 YD34-800 YD34-1000 YD34-1250 YD34-1600 YD34-2000 YD34-2500
Fuerza nominal KN 1000 1600 2000 2500 3150 5000 6300 8000 10000 12500 16000 20000 25000
Fuerza de eyección KN 800 1000 -- 800 400 -- 1000 1000 1000 2000 -- -- --
Carrera del deslizador mm 800 800 710 800 800 900 900 900 900 900 900 900 1200
Carrera de eyección mm 350 350 -- 350 250 -- 350 350 350 300 -- -- --
Altura de apertura mm 1100 1100 1100 1200 1200 1500 1500 1500 1500 1500 1800 1800 2500
Velocidad del deslizador Inactividad descendente mm/s 150 150 200 200 150 180 200 200 250 150 200 150 150
Procesamiento mm/s 8-15 6-12 8-18 6-12 8-15 8-16 8-16 8-19 8-20 8-20 8-16 8-16 5-12
Carrera de retorno mm/s 100 100 150 120 140 160 150 170 200 200 160 100 120
Velocidad de eyección Eyección mm/s 70 25 -- 50 100 -- 80 100 80 80 -- -- --
Retorno mm/s 140 100 -- 100 150 -- 220 240 220 220 -- -- --
Dimensiones de la mesa de trabajo Izquierda-derecha mm 1200 1200 1200 1200 1500 2200 1800 2200 2000 1800 2000 3000 2800
Adelante-atrás mm 1200 1200 1200 1200 1200 1500 1400 1500 1400 1600 1800 2200 2400
Energía del motor kW 11 11 22 22 22 45 46 70 91 125 128 180 160
